Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.

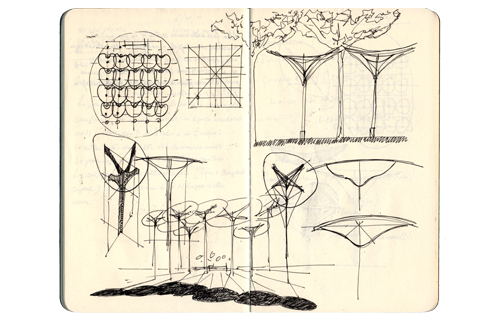

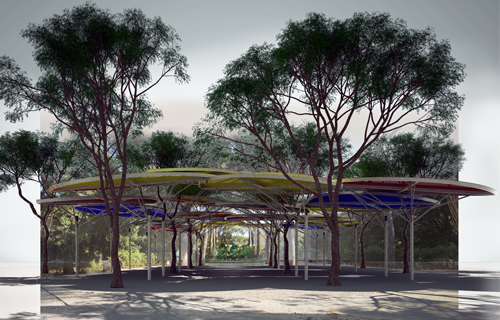

Il progetto prevede la realizzazione di un impianto di copertura discontinuo costituito da elementi leggeri, modulari e reversibili dalla forte connotazione organica. Le esili strutture, la cui forma richiama lo stelo di un fiore con all’apice una figura fogliforme, si inseriscono nel delicato contesto ambientale, instaurando un dialogo con la predominante vegetazione d’alto fusto presente all’interno del giardino della Villa della Versiliana.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.

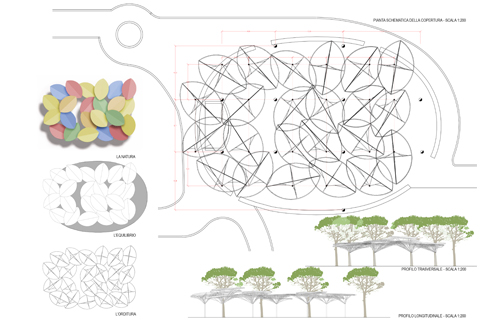

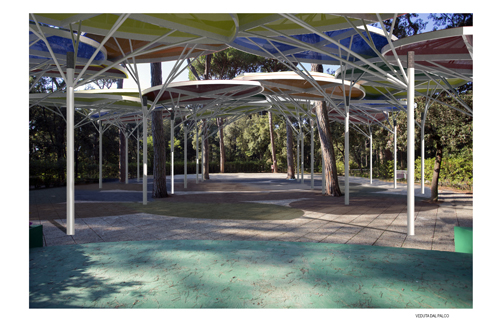

L’impianto frammentato che queste nuove strutture realizzano segue un ordine geometrico rigoroso regolato da una griglia il cui passo è subordinato alla posizione dei Pinus Pinea allineati all’interno del perimetro ovale dello ‘spazio incontri’. Tale disposizione non riduce la capienza attualmente prevista (circa cinquecento posti a sedere), né tantomeno penalizza la visibilità del palco scenico da qualsiasi posizione interna ed esterna all’ovale.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.
All’ordine lineare dei supporti principali dei ventitré nuovi elementi si contrappone la geometria e la posizione dei tubolari ramificati conclusi dalle coperture. Questi, ruotando intorno al loro asse strutturale, creano un effetto dinamico all’intera composizione.

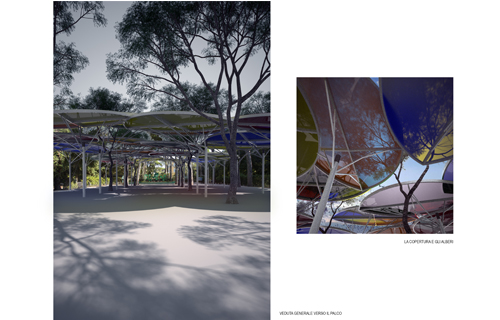

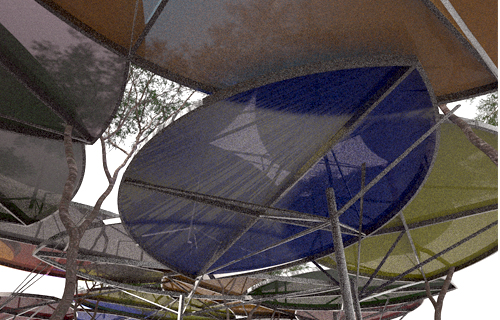

La copertura trasparente, realizzata in materie plastiche, consente una visibilità totale dei pini e del cielo conferendo all’insieme una sensazione di maggiore etereità. La coppia di lastre coprenti, simmetriche e colorate a forma di petalo, consentono una protezione dalla pioggia e dall’irraggiamento, effetto questo particolarmente importante nelle ore pomeridiane dei mesi estivi, periodo di maggiore frequentazione di questo luogo.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.

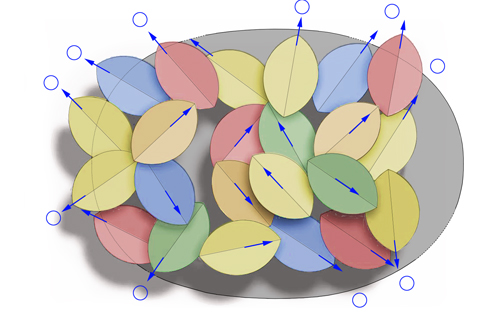

La lieve inclinazione assunta da ogni singola piastra di copertura congiuntamente ad un leggera sovrapposizione tra queste, consente lo smaltimento progressivo delle acque piovane dal centro dell’rea verso l’esterno entro un sistema di precipua relazione tra gli elementi. L’orientamento di ogni singola struttura permette inoltre una corretta giacenza rispetto agli impianti arborei esistenti e una eventuale modificabilità nel tempo. La corretta posizione di ogni singolo elemento potrà essere raggiunta solo a seguito di un rilievo topografico esatto capace di determinare la posizione dei fusti delle piante esistenti interne all’area d’intervento.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.
Il corpo illuminante a ioduri metallici e LED con diffusore in policarbonato, previsto nella parte terminale dello stelo portante, enfatizzerà la composizione nelle ore notturne quando ogni elemento si animerà come una sorta di lanterna colorata invadendo di luce l’invaso.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.

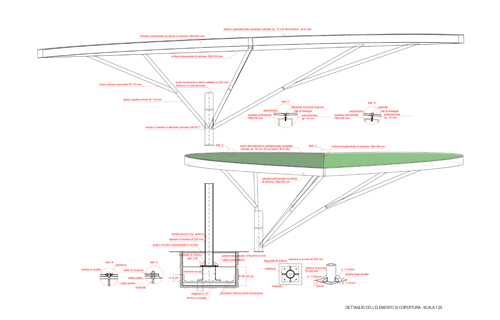

Soluzione strutturale degli elementi di copertura
Gli elementi di copertura sono strutturalmente indipendenti. Sono costituiti da un supporto centrale in tubolare di acciaio Ø 220 mm con piastra base 370x370x12 mm datata di sei fazzoletti di rinforzo. Tale piastra è fissata su un plinto di fondazione in c.a. opportunamente dimensionato tramite tirafondi in acciaio. Nella parte superiore del supporto centrale è previsto uno snodo in fusione di alluminio primario GAl.Si.7 da cui si diramano quattro bracci principali di sostegno della copertura in tubo Ø 115 mm. Da queste quattro aste si dipartono altrettanti elementi della stessa sezione utili a concorrere al fissaggio della sezione anulare di sostegno delle lastre di copertura prevista in tubolare perimetrale curvilineo e simmetrico di sezione costante 190x100 mm e da un orditura trasversale e longitudinale lineare di irrigidimento di medesima sezione. Le dimensioni massime dell’anello della copertura risultano di 670x1020 cm. e sviluppa una superficie coperta di 50 mq.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.
La copertura vera e propria è realizzata con doppie lastre in policarbonato alveolare colorato sp. 10 mm disposte in simmetria e fissate alla struttura tramite opportuni rondelloni dotati di guarnizioni idonei a garantire la tenuta del punto di fissaggio e la dilatazione termica del materiale plastico. Le lastre in policarbonato, omologate Classe1 (classificate EuroClass1, B-s1,d0 secondo la normativa europea), risultano particolarmente schermanti ai raggi ultravioletti, resistenti agli urti (caduta rami e pigne) e agli agenti chimici. La copertura di ogni elemento potrà essere facilmente manutenuta oppure rimossa e sostituita se danneggiata. Nei mesi invernali e nei periodo di inutilizzo dell’area le coperture potranno, previa pulizia, essere smontate e riposte in luogo sicuro per un efficace reimpiego.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.
L’altezza degli elementi risulta variabile dipendentemente dalla loro posizione nel contesto dell’impianto arboreo esistente e in relazione al corretto deflusso delle acque piovane. Le altezze minime misurate all’estradosso sono di 5.10 mt, mentre le massime giungono a 7.80 mt. La struttura in acciaio è prevista zincata a caldo (secondo le indicazioni delle norme UNI) e verniciata a polvere poliestere.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.

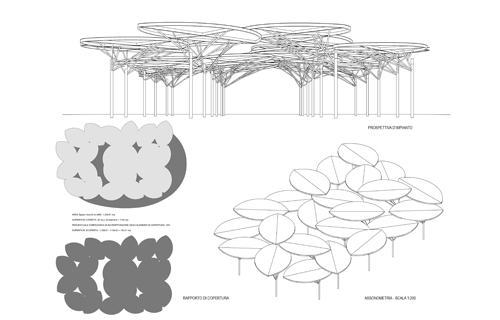

La superfice complessiva coperta da questo sistema strutturale risulta di 1.138,50 mq su 1.238,81 mq complessivi computati all’interno allo spazio ovale, incluso il palcoscenico. Alla base di ogni struttura sarà predisposta la dotazione impiantistica per l’attacco della luce costituita da pozzetti d’ispezione del tutto analoghi a quelli esistenti. I lampioni esistenti saranno rimossi ad esclusione di quelli posti a coronamento del palcoscenico ed integrati nel fondale scenografico.

Spazio "incontri al caffe" della Versiliana
Concorso d'idee 2017
Progetto: Arch. Massimo Gasperini
.
Nelle aree in cui è previsto lo scolo delle acque piovane dovranno essere previste, nel perimetro esterno allo “spazio incontri”, dei punti di smaltimento dotati di griglie di raccolta opportunamente dimensionate.
